活塞桿的介紹

精密細光軸（活塞桿）制造工藝：采用精密冷拔、校直、粗精無心磨削和高精密拋光多道工序加工而成的先進工藝制造，各項技術指標均符合國家標準。

精密細光軸（活塞桿）用途：該產品可直接用于油缸、氣缸、減震器、紡織印染、印刷機械導桿、壓鑄機、注塑機導桿頂桿及四柱壓機導柱、傳真機、打印機等現代辦公機械導軸等一些精密細長軸為部件的行業產品。輸送機械用的軸心，直線運動用的直線光軸。

產品技術參數：
材質：通常用45#，當有較大沖擊力、重載荷傳動時，用40Cr鋼制造，這是為了保證活塞桿有足夠的工作強度。及42CrMo、軸承鋼、304不銹鋼、316L不銹鋼、2Cr13不銹鋼、40Cr合金鋼、27SiMn合金鋼等材質。

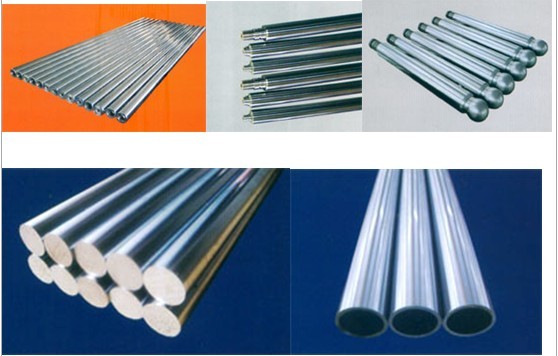

類型：分為鍍鉻活塞桿、空心桿、調質桿。
外徑公差：f7 (其它公差可訂造)
表面粗糙度：Ra0.2-0.4    交貨狀態：鍍鉻或磨光（現貨）
硬鉻厚度：0.015-0.03mm （按客戶要求）      直線度： 0.08/1000mm    全長尺寸允差：GB1800 IT7級   表面附著物：無裂痕，加熱到300度，在放在水面急冷，不出現裂痕。
表面處理硬度：HRC60 以上 （HV713以上）為了提高活塞桿的抗腐蝕能力，桿的工作表面可鍍硬鉻。
調質處理硬度：HB=241～270 （HRC28-32），活塞桿制造時，毛坯應先經鍛造、機械粗加工后調制處理，其目的是為了改善機械加工性能和提高材料的工作強度。
圓度公差：GB1184　　7-8級
圓度公差（GB1184-80）　　(mm)

設計事項:
1、設備的用途工件條件。
2、工作機構的結構特點、負載情況、要求速度、大小行程和動作要求。
3、所選定的液壓系統工作壓力。
4、材料、配件和加工工藝的當前狀況。
5、相關國家標準和技術規范等。
6、應盡量使活塞桿在多拉狀態下承受非常大負載，多壓狀態下具有很好的縱向穩定性。
